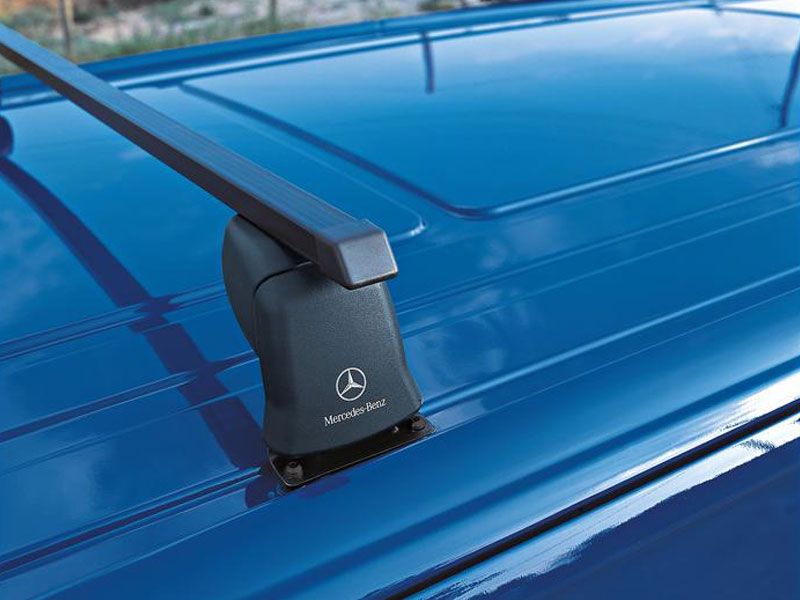

Barres de toit standard deux barres transversales Viano Vito eVito W639 W447 Mercedes-Benz

2 barres de toit pour véhicules à toit normal, à visser aux points de fixation prévus dans les gouttières de toit. Charge maximale admissible sur le toit : 100 kg. Largeur utile : 135 cm.

• Ne conviennent pas pour les véhicules à toit surélevé.

Informations supplémentaires pour les séries
Vito/eVito série 447 (10/14-05/19): Les barres de toit ne peuvent PAS être utilisées en liaison avec les équipements suivants :
- Marco Polo Activity (code option ZH6)
Dotation
Jeu comprenant 4 pattes de fixation et 2 tubes porteurs à section rectangulaire.
Remarque
A visser aux points de fixation prévus dans les gouttières de toit. En cas d’utilisation des barres de toit standard avec deux barres transversales sur un toit normal, la charge maximale admissible sur le toit est de 100 kg. Elle est portée à 150 kg en cas de montage d’une troisième barre transversale. Lors de la fixation de la troisième barre, veiller à ce que celle-ci soit montée entre les fixations de la référence A639 890 0493 (B6 656 1044).
ATTENTION !
Les barres de toit ne peuvent pas être utilisées sur des véhicules à toit surélevé.
Le montage d’une troisième barre transversale n’est pas possible.
Instructions de montage
Nombre de barres transversales : en raison de la courbure du toit, il est possible de monter au maximum trois barres transversales pour obtenir une surface plane. Le montage de quatre barres transversales (par ex. en utilisant deux kits de barres de toit B6 656 0419, B6 656 700 ou B6 656 1044 ou A639 890 0493) n’est pas autorisé car il ne permet pas d’obtenir une surface plane. Lors de la fixation de la troisième barre, veiller à ce que celle-ci soit montée entre les fixations de la référence A639 890 0493 (B6 656 1044). Les points de fixation prévus dans la gouttière de toit au niveau du montant A ne peuvent être utilisés que pour fixer les rampes de toit.
Suppression des douilles taraudées : sur le Vito fourgon, les douilles taraudées montées de série dans la gouttière de toit ont été supprimées entre les numéros d’identification de véhicule 163848 et 204979 (modèles sans garniture). Sur ces véhicules, les bouchons soudés en plastique montés de série doivent être remplacés par les pièces indiquées ici : 1. douille taraudée M6 A639 992 0007 (x 1), pour deux barres transversales prévoir 8 douilles et pour trois barres transversales, 12 douilles ; 2) douille sans chanfrein A639 992 0501 (x 1), pour deux barres transversales prévoir 8 douilles et pour trois barres transversales, 12 douilles ; 3) vis M6 A639 990 0304 (x 1), pour deux barres transversales prévoir 8 vis et pour trois barres transversales, 12 vis.
Longueur des vis : Pour le montage des barres de toit dans les douilles taraudées, utiliser uniquement les vis courtes (M6x16, réf. N000 000 001 476). Veuillez en tenir compte si votre kit de barres de toit contient des vis de différentes longueurs.
